一、概述

　　智慧廁所系統，是結合了物聯網、大數據云干臺、云計算、網絡傳輸、傳感器等技術，給公共廁所賦所能，使他具備初級智能如即時感知、準確判斷和精確執行的能力，智慧廁所解決了公共廁所服務過程中有關異味按制、系統聯動、節水節能降耗、人員管理、故障判斷等方面的問題，實現了對智慧城市市政公廁，旅游最點，高速休息區等公共廁所的精細化管理，智慧廁所系統能夠為市民和游客提供人性化、優質、舒適的服務。

　　2017年11月，國家領導就旅游系統推進“廁所革命”工作取得的成效做出重要指示，強調抓“廁所革命”是提升旅游業品質的務實之舉?！皫锩标P系民生，景區要抓，城市要抓，農村也要抓，要將其作為鄉村振興戰略的一項具體工作來推進，努力補齊這塊影響群眾生活品質的短板。為全面提升廁所管理水平，建立管理長效機制，實現現代化，信息化，自動化，智能化的“智慧廁所”。響應號召全面建設現代新都市、打造“智慧景區”的智能化廁所為當前亟待解決的問題。

　　二、方案原理

　　智慧廁所是“廁所革命”和智慧旅游的產物，運用了有線、4G、5G和WiFi等通信技術，終端設備(顯示

屏，氣體探測器，溫濕度探測器，門磁，指示燈，人體紅外感應器等)通過有線和無線設備將數據連接到服務器或云平臺，實現對智慧廁所的監控與管理，提高用戶如廁的安全性,實用性和舒適性。打造高效、智能、便捷、清潔的景區環境衛生服務，并不斷提高景區環境衛生服務水平和城市文明程度。

　　1、系統組成

　　智慧廁所系統主要由四部分構成：感知層、傳輸層、應用層、終端層。

　　(1) 感知層：包括數據采集設備、光敏感傳感器、溫濕度傳感器、氣體探測器、水量傳感器等。

　　(2) 傳輸層：通過有線傳輸或GPRS/4G等網絡實現數據無線傳輸，將前端設備的各項數據上傳至中心管理系統。

　　(3) 應用層：是智慧廁所管理平臺，負責監測、管理及分析感知層獲取的整個物聯網系統實時數據(如:惡臭氣體、溫濕度數據、客流統計、廁位占用展示、資源消耗及設備故障等)

　　(4) 終端層：是指顯示終端、智能手機、ipad、電腦、PC機等(根據需求定制)，可及時獲取系統內設備實時運行數據及故障報警信息等。

　　2、系統功能

　　廁位使用檢測，對廁位的使用情況進行實時動態監測，并且實時反映廁位占用情況，給使用者直觀了解并找到空閑廁位，方便管理人員配置資源。

　　1)蹲位計數傳感器

　　跨位傳感器是判斷蹲位是否被占用的感知設備，對蹲位的占用情況進行實時采集，并將信號通過無線/有線方式傳輸至廁位門頭屏和LCD匯總屏顯示。HC智慧廁所系統的蹲位傳感器有光電門鎖傳感器、86光電傳感器、 磁性隔斷門栓傳感器，無線紅外傳感器超聲波傳感器等。

　　2)空氣質量監測儀

　　采集廁所目前的空質量，可以動態的增加和減少傳感器模塊，傳感器包括: PM2.5激光傳感器、氨氣傳感器、硫化氫傳畢器、VOC傳感器?？梢粤炕膶⑦@些氣體或者顆粒物的數據實時上報。記錄到服務器，實時顯示便于維護人員及時進行清理。

　　3)液晶數據終端

　　HC液晶數據終端是智慧廁所系統的核心設備，主機可選擇Windows或Android操作系統，集成了數據采集。485通訊 TCP/IP、RF433無線模塊，可以通過通訊采集廁所中各種傳感器的數據。

　　4)人流計數器

　　有基于紅外、熱成像、3D雙目的人流計數器，統計廁所目前的人流狀態。人流計數器實時上報人流數據。合理分配人員進行對廁所服務打掃，減少人員成本;平臺將坑位使用情況和就近廁所定位并及時顯示告知游客，便于疏導人流量，緩解廁所壓力。

　　5)智能電表

　　實時的讀取電表的數據，提供節能分析信息。

　　6)智能水表

　　提供節能分析信息。具有節約能源功能，智能水電表能夠采集整個廁所的用水用電量。將數據傳回服務器，方便管理人員查看具體用量，還可作為判斷是否出現設備故障。

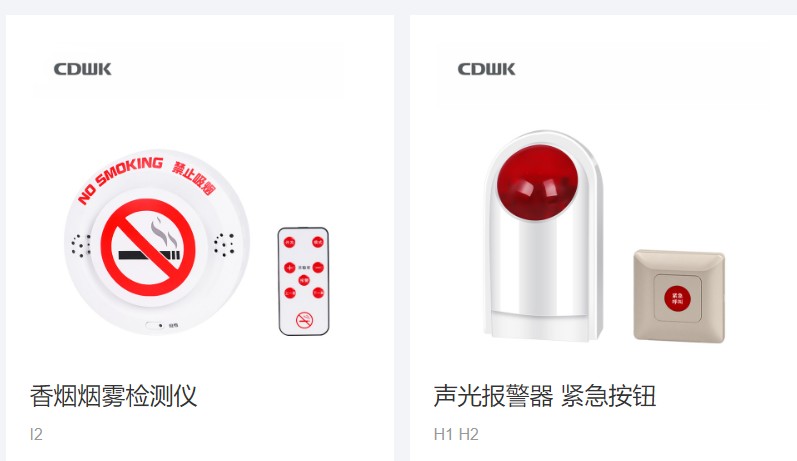

　　7)告警求助

　　一鍵告警功能，使用者在如廁時感到不適或發生意外，通過一鍵告警功能發出求救信號。(第三衛生間、殘疾人蹲坑)

　　自動售紙功能，在廁所內設置自動售紙機，方便如廁時購買，增加運行商收入。

　　8)智慧云平臺

　　開發定制一套廁所管理軟件，管理中心的PC電腦通過瀏覽器進行訪問，監控各區域廁所的使用狀況。用戶(游客)通過手機APP或公眾號查詢附近廁所狀態。
